Eseguire scanalature (radiali o assiali) su tornio è una delle operazioni da sempre più critiche in quanto lo spazio di evacuazione del truciolo può avvenire solamente in una direzione, inoltre, è fondamentale avere un utensile che controlli e stringa il truciolo prima ancora di romperlo, affinché non strisci sui lati della gola tornita. L'alluminio e le sue leghe possono risultare ostici nell'esecuzione di gole,soprattutto per quanto concerne il controllo del truciolo e la finitura della gola. Horn ha sviluppato una lega e una geometria idonee alla troncatura e scanalatura di alluminio proprio per affrontare questo tipo di problematiche. La geometria WA è stat sviluppata per i sistemi di scanalatura S100 e S224 ed è disponibile nelle larghezze di taglio da 2 mm e 3 mm. Concepiti appositamente per la lavorazione dell’alluminio, gli inserti da taglio sono caratterizzati da una geometria positiva e da "spigolo vivo"del tagliente. La geometria rompitruciolo lappata si contrappone alla formazione del tagliente di riporto e favorisce un buon controllo del truciolo con elevata finitura superficiale del pezzo. Accanto alle versioni non rivestite come la lega K10, è disponibile la nuova lega DD26 dedicata alle leghe di alluminio ad elevato contenuto di silicio. Per la massima asportazione di materiale è fortemente consigliato l'utilizzo di un portainserto con lubrorefregerazione addotta internamente, in particolare la versione con gli ugelli sulla staffa di serraggio.
Vi portiamo un esempio reale di applicazione presso un'azienda leader nel settore pneumatico.
Materiale: allumino lega 2011 uni 9002/5 >>>11S
Macchina: tornio plurimandrino CN, olio intero
Utensile: inserto bi-tagliente S224.0300.WA2 nella lega DD26, montato sul suo stelo quadro 16 RH224.1616.63
Il programma per la lavorazione della gola proposto dal nostro tecnico a bordo macchina è stato il seguente:
Due piantate di sgrossatura lasciando 0.05 mm di materiale sui fianchi e 0.125mm radiali sul fondo a Ø24.
Parametri: 3000g/min f 0.1 mm/giro in sgrossatura
3000g/min f 0.05 mm/giro finitura sui fianchi
3000g/min f 0.03 mm/giro sul fondo
tempo esecuzione gola 9.5sec!
Risultato: vibrazioni assenti, superficie del fondo lucida, migliore dell'inserto usato in precedenza, così come la vita utensile, 3 volte superiore.

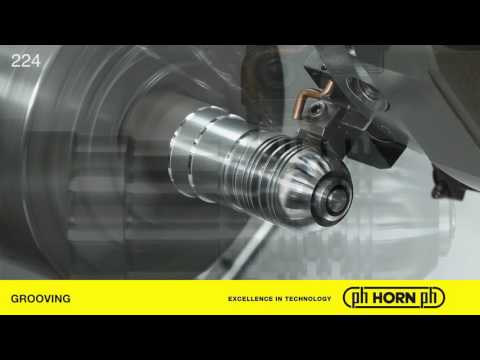

Inserti S100 e S224 per scanalatura e taglio di Alluminio
